桃江縣教育城域網項目

　
　　本次建設工程項目為益陽市桃江縣教育城域網一期工程。該工程主要為教育城域網建設提供主要的軟、硬件基礎平臺。
　　桃江縣教育城域網信息中心的建設將涉及到各中學、基層中心校、小學等大約150多個用戶單位，城域網全部建成后接入個人用戶數大約為2萬多人。　
　　信息中心作為城域網的核心節點，也是唯一的Internet出口，通過光纖寬帶線路接入互聯網，提供益陽市教育城域網桃江縣節點接入、公眾網接入、信息服務和各種應用服務（數據存儲與查詢、教育資源應用、WEB服務、email服務等），今后隨著業務量的增加，以上出口的帶寬會隨之增大或增加其它出口來滿足網絡擴容和服務多樣化的需求。

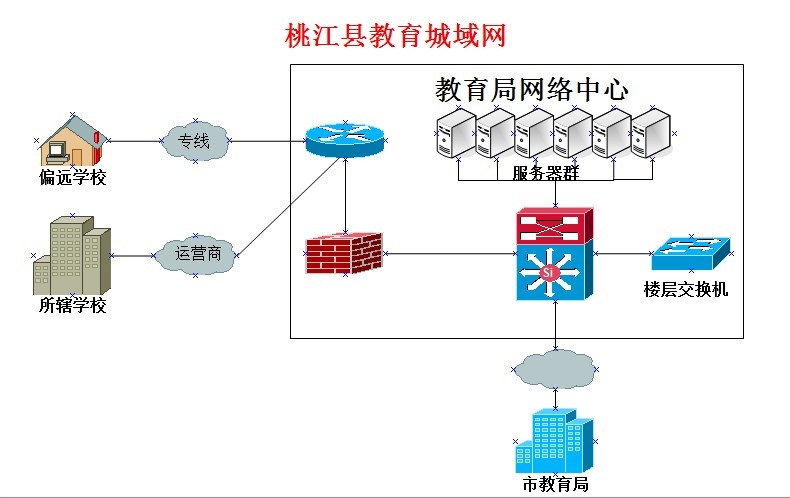

　　桃江縣教育城域網信息中心與益陽市教育城域網信息中心以及桃江縣所屬學校的連接情況如下：
　　1、桃江縣教育城域網的核心層和邊緣層采用IP光纖技術，目前性能最好的方案是桃江縣信息中心到益陽市教育局信息中心鏈路采用1000M裸光纖專線。以后可以根據情況可增加冗余線路。
　　2、桃江縣教育局信息中心到有條件實現光纖直接接入的學校采用100M或1000M光纖接入。其余暫時不具備條件的學校，可采用vlan或VPN等技術實現10M、100M速率接入。

設備選型
1.核心萬兆路由交換機DCRS-7608：網絡中心從業務功能角度是大量教學資源的集中地網絡的中心，從網絡結構上是各個匯聚區域子網的轉發核心，所以此區域的穩定性和高性能將是設計的重點。核心層主要采用1臺萬兆骨干路由交換設備DCRS-7608，在將來業務流量壓力升高時可以利用7600強大的分布式高性能架構平滑升級整機的處理性能。網絡內部采用動態路由協議OSPF，保證路由、轉發的高效率。同時DCRS-7608萬兆交換機其背板容量2.4T，交換容量1.28T，包轉發率952Mpps，具有10個插槽，其中8個為業務插槽，進一步滿足大型節點高數據量轉發的特點完全滿足骨干節點的需求。

2.出口骨干路由器DCR-6004：網絡中心擔負著全縣的出口任務，需要直接連接INTERNET和益陽市教育局信息中心；由于承擔全縣出口流量壓力，建議在匯接出口處部署1臺高性能、智能化、多業務并重的路由器DCR-6004。

3.神州數碼DCFW-1800E防火墻專為大中型企業網絡中心、電子商務網站、數據中心、電子政務網、教育城域網等骨干網絡而設計，功能強大、性能穩定卓越、抗拒絕服務攻擊能力突出。它集成4個10/100M 自適應以太端口，在傳統防火墻LAN、WAN、DMZ的基礎上增加了一個物理端口供靈活配置，用戶可根據需要將其設定成帶外管理口、HA心跳口、IDS鏡像口，或第二個LAN使用。
